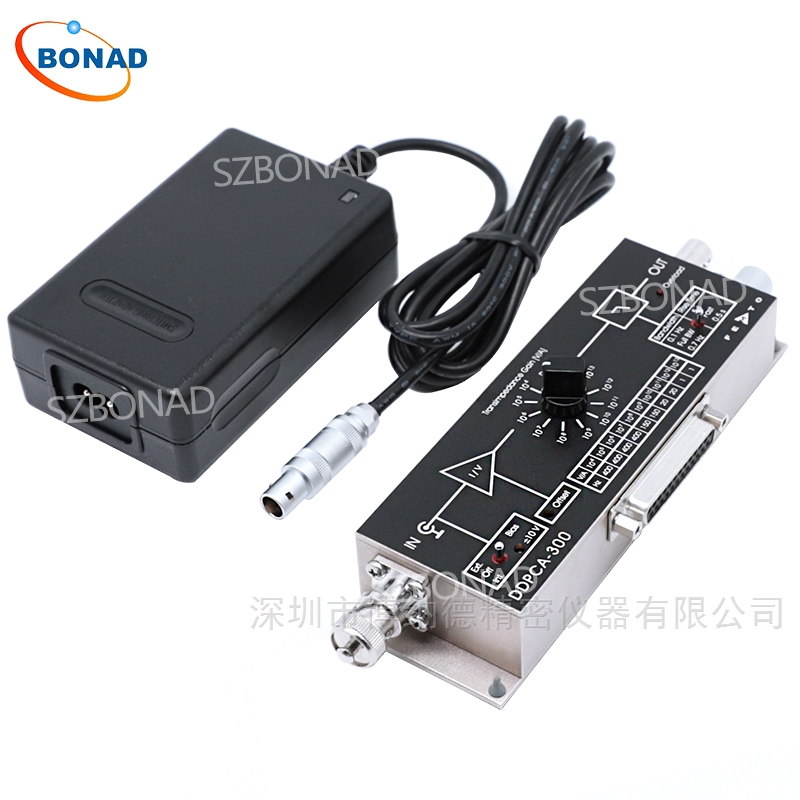

用于亞飛安級電流測量 DDPCA-300 跨阻放大器

測量超低電流需要采用與典型測量環境截然不同的方法。當處理皮安級 (pA) 甚至飛安級 (fA) 以下的電流時，僅僅依靠高靈敏度設備是不夠的。必須考慮外部噪聲、漏電流、帶寬限制，甚至放大器本身的穩定性，才能確保測量結果的可靠性。

DDPCA-300 是一款專為測量此類超微電流而設計的跨阻放大器，旨在可靠地將亞飛安級電流轉換為電壓信號以進行測量。

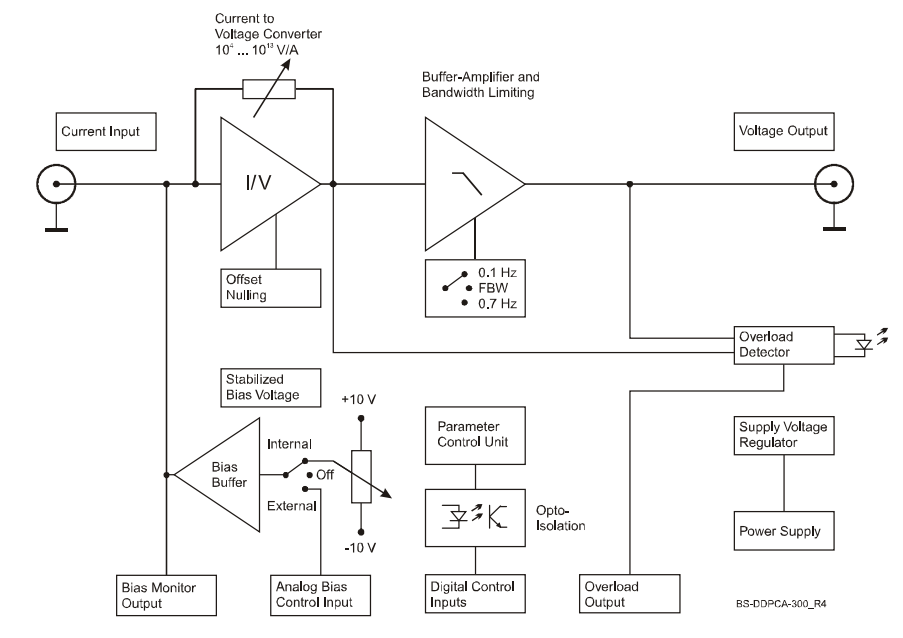

跨阻放大器

DDPCA-300 不是所謂的“電流放大器"，而是電流-電壓轉換放大器。不直接放大輸入的微弱電流信號，是將電流按設定的比例(V/A)轉換為電壓并輸出。

這種方法的優勢在于可以將非常微弱且不穩定的電流信號轉換為測量設備更容易處理的電壓信號。由于大多數測量設備，例如示波器、數據采集系統和鎖相放大器，都是為電壓輸入而設計的，因此跨阻放大器在超低功耗電流測量系統中發揮著關鍵作用。

DDPCA-300 測量范圍和可變增益結構

DDPCA-300具有非常寬的跨阻增益范圍，從 10? V/A 到 1013 V/A。使得可以使用單個儀器測量 nA、pA 和 fA 范圍內的電流。

隨著增益的增加，最小可測量電流會降低，但帶寬也會降低。這是所有跨阻放大器的共同特性，反映了電流測量中靈敏度和速度之間的物理權衡。

DDPCA-300 明確規定了這些特性，使用戶能夠根據測量目標選擇合適的增益和帶寬設置。

在亞飛安級電流下實現低噪聲性能

該產品zui顯著的特點之一是其極低的輸入噪聲性能。在zui大增益下，輸入參考噪聲僅為 0.2 fA/√Hz，峰峰值噪聲也保持在幾個 fA 以內。

這些低噪聲特性在信號本身極其微弱的領域尤為重要，例如半導體器件表征、納米結構研究、單光子探測實驗和電化學測量。為避免放大器噪聲超過測量目標，放大器本身必須具有不錯噪聲性能。

帶寬和上升時間

DDPCA-300 的帶寬根據設定的增益在 400 Hz 到 1 Hz 之間變化，針對需要精度和穩定性的低頻靜態測量環境進行了優化，而非高速信號測量。

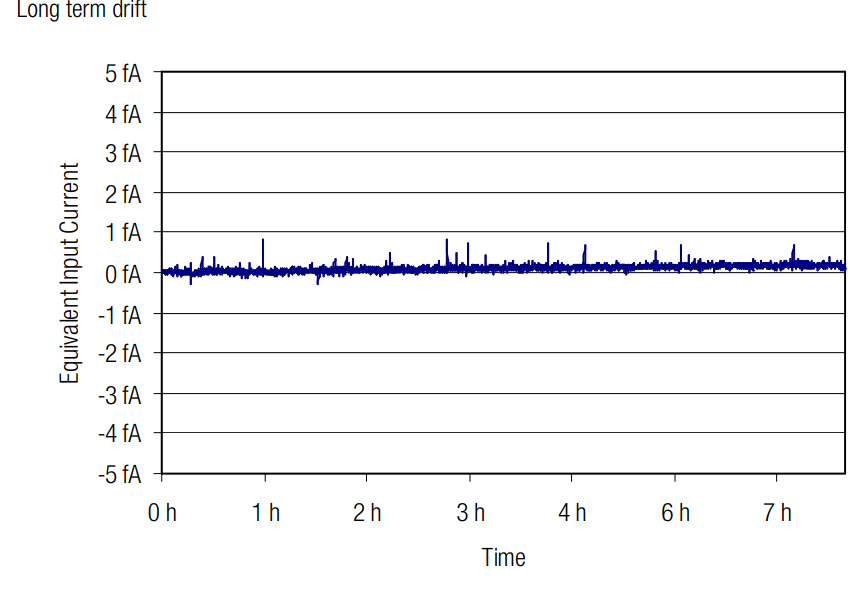

上升時間也設計為毫秒級，使其適用于信號變化相對緩慢的實驗或長期穩定的數據采集。這是因為在超微電流測量中，最小化漂移和噪聲遠比快速的信號變化更為重要。

輸入偏置電壓

DDPCA-300 能夠向輸入端施加可調偏置電壓(±10 V，zui大 10 mA)。該特性在測量環境中非常有用，因為在這些環境中，電流特性會根據偏置條件而變化，例如光電二極管、納米器件和電化學電池。

主要特點

0.4 fA 峰峰值噪聲

高動態范圍：亞飛安至 1 mA(> 240 dB)

跨阻抗(增益)可在 1 x 10? 至 1 x 1013 V/A 范圍內切換

帶寬高達 400 Hz，上升時間低至 0.8 ms - 與源電容無關(zui高可達 10 nF)

輸入端相對于地可調節偏置電壓

緊湊型外殼，方便靠近信號源使用

支持本地和遠程控制

易于使用：將您的標準數字電壓表或數據采集板轉換為gao端數字亞飛安電流表

技術規格

應用

光電探測器放大器

小型MOS結構的I/V特性表征

超低電流直流測量

電離探測器、質譜儀、量子和生物技術實驗

高阻抗納米材料的特性表征

光譜學

高電阻測量
