摘要：鋁蜂窩板是當前最豪華，應用最廣泛的一種建筑幕墻材料。本文主要講述了國內鋁蜂窩板幕墻設計中常用的節點方式。
一、前言
鋁蜂窩板具有質量輕、強度高等優點 ，得到了廣泛應用。早在 50 年代鋁蜂窩板已應用于航空、航天領域 。在飛機中的雷達罩 、所有活動舵面 、副翼、地板、隔艙隔板、天花板、行李箱等等常用這種夾層結構。隨著科技的進步、工藝成熟、加之建筑產品單一、批量大等特點 ，使鋁蜂窩板的成本大副度下降后 ，才開始應用在建筑領域。到 90 年代中期主要用做建筑內外裝飾幕墻板，至今在市場上取得 了意想不到的效果。
二、蜂窩鋁板
1、定義
鋁蜂窩板是一種夾層結構，用薄的鋁板粘接上相對較厚的輕體鋁蜂窩芯材，組成一種堅硬輕型板復合材料。
2、結構

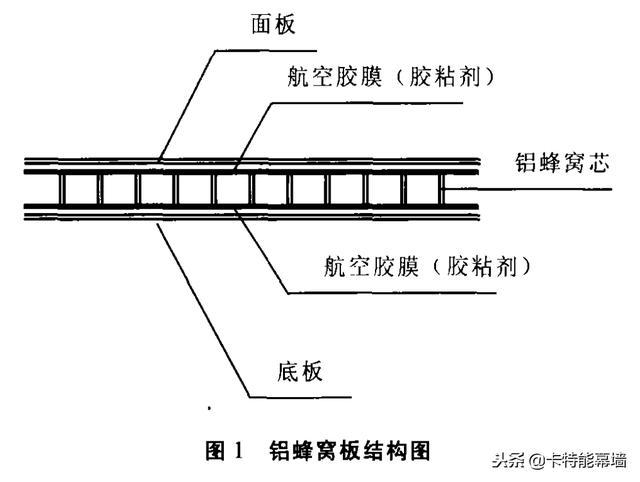

結構示意圖見下圖。
3、特點
鋁蜂窩板具有質量輕、強度高，尤其是剛度高的特點，普通鋁塑板和鋁單板的剛度無法與其相比。板面特別平整，作為外裝飾金屬幕墻板，其裝飾效果尤其突出。零色差、隔音、隔熱、不燃 ，現場易加工等等一系列優異性能，克服了鋁塑板和鋁單板的缺陷，系外墻裝飾最理想的建筑材料 ，在金屬幕墻中應用越來越廣泛。鋁蜂窩板不論是從 H _H ．Robertson 公司的 Form awall2000 到國內大型的專業生產廠家生產的產品，其設計節點大概有以下幾種 。
三、常見設計節點
1、節點 1

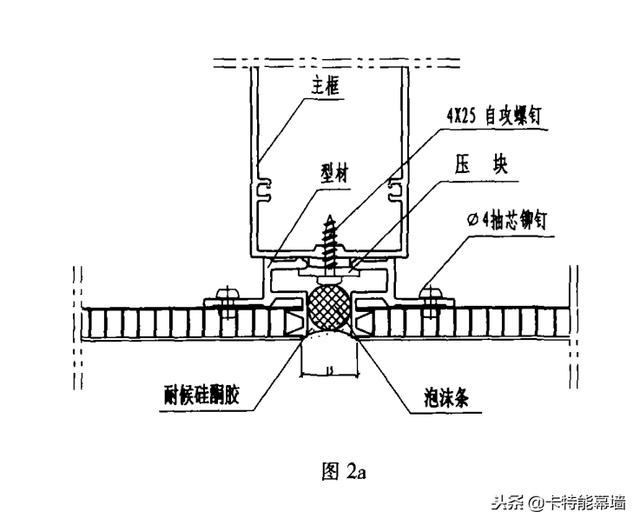

節點 1結構也稱壓板式結構(見下圖2a、圖2b)。
圖 2a、圖2b 是最早的設計節點。這兩種結構簡單易加工。鋁蜂窩板厚度一般為 lOmm ，膠縫寬度一般為 12m m ~ 15m m 。
2．節點 2

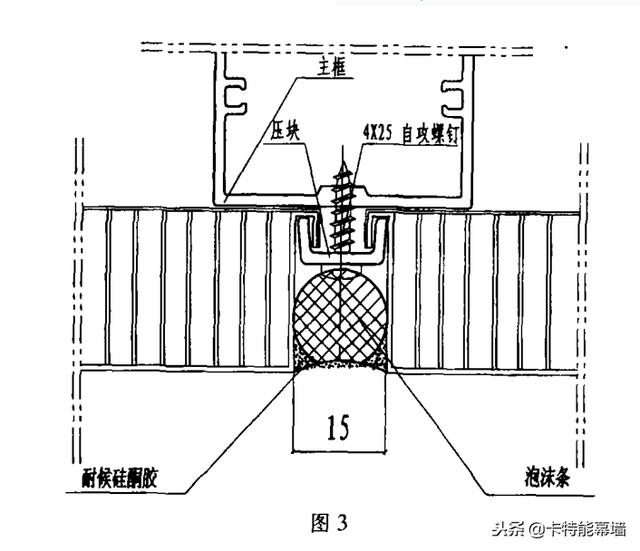

這種結構是 目前建筑幕墻用的最多的一種結構 。該 結構 加工 復 雜 。鋁 蜂窩 板 厚度 20m m 、25r am ，膠縫寬度 15r a m (見圖 3 節點)。
3、節點 3

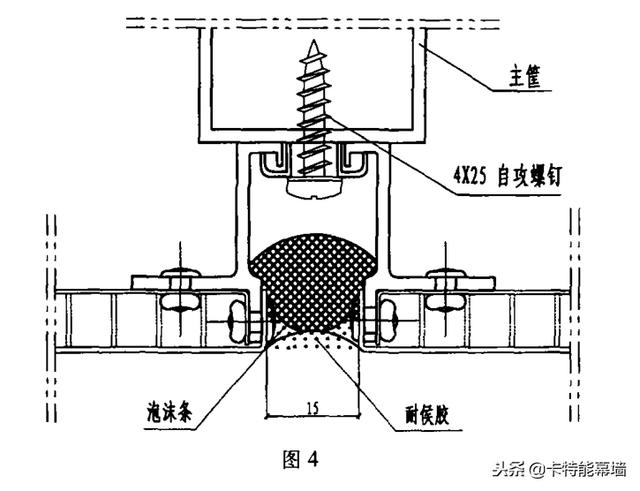

這種結構也是 目前建筑幕墻應用較多的一種結構 。該結構簡單 ，加工容易。鋁蜂窩板厚度為10mm 、12r a m ，膠縫寬度 15mm (見圖 4 節點)。
4．節點 4

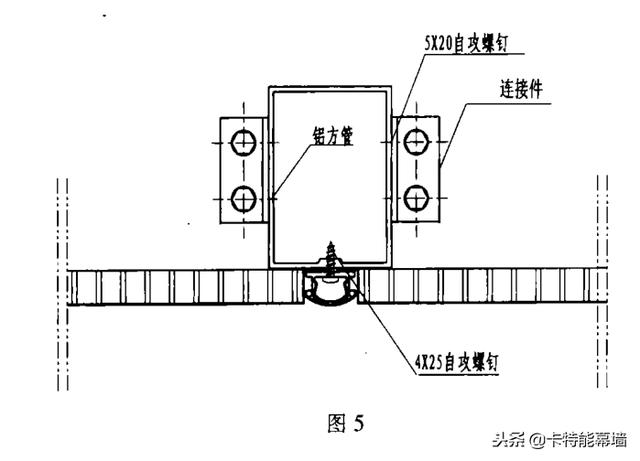

這種結構也稱冒形結構，是 目前建筑裝飾用的最多的一種結構 。鋁蜂窩板厚度一般為 |Omm ~15m m ，該結構加工簡單 (見圖 5 節點)。在用于內裝飾時，不用打膠縫，這樣減少了膠對室內環境的污染 。
5、節點 5

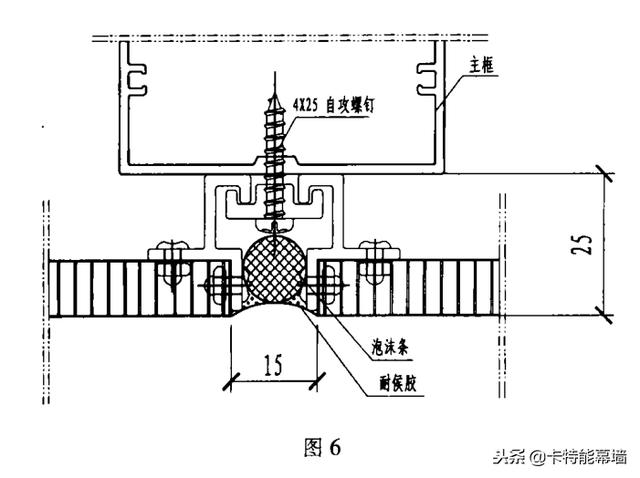

這種連接方式也是 目前建筑裝飾用的最多的一種結 構 ，加工 較 復雜 。鋁蜂 窩板 厚度 lOmm ～15m m ，膠縫 15m m (見 圖 6 節點 )。
6、節點 6

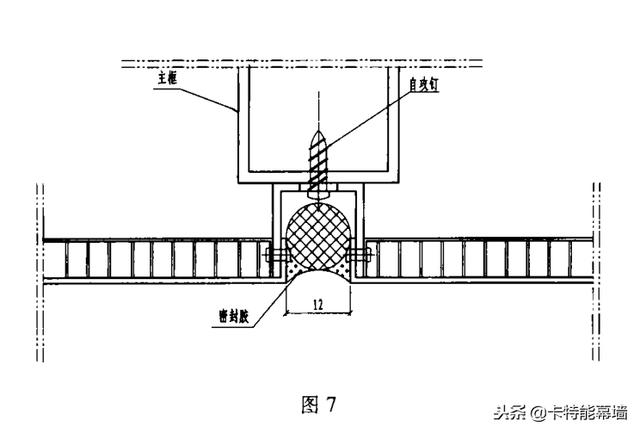

該結構加工簡單 ，是由節點圖 4 開發來的。鋁蜂窩板厚度為 10m m -12m m ，膠縫寬度 12m m (見圖7圖 )。
四、結束語
鋁蜂窩板幕墻的節點設計目的不外乎是：板子在滿足抗風壓等強度要求的前提條件下，使板子即易加工 ，又便于連接和安裝。鋁蜂窩板金屬幕墻正經歷著 “暴雨驟雨”般的開發和使用，技術正走向成熟的發展轉化。
